MIL-STD-1553B 单通道多功能4M功能模块_MIL-STD-1553B_通讯类_产品中心_西安凯锐测控科技有限公司-航电测试仿真板卡供应商

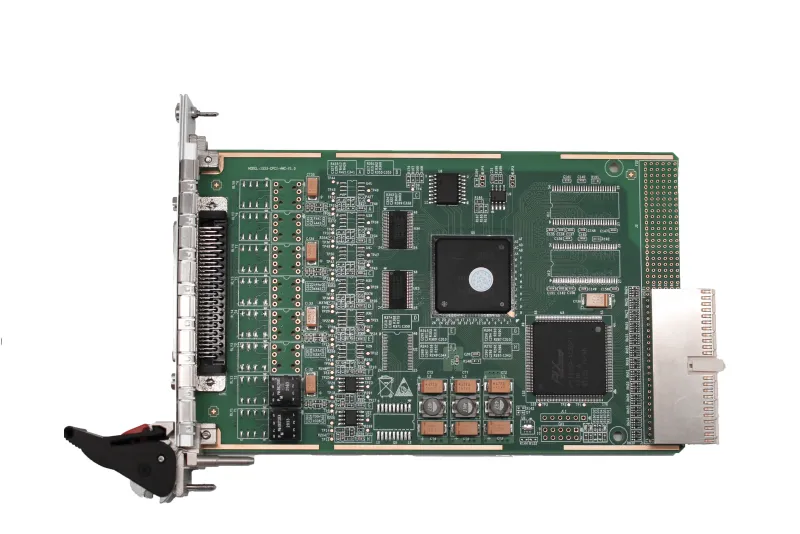

* 单通道MIL-STD-1553B总线通讯模块

* 32bit ，33 MHz CPCI/PCI总线

* 每个通道为A、B双冗余总线

* 多功能可设置BC、RT、BM同时工作

* 数据传输率： 4Mbps

* 支持32位时标，时标精度0.25微秒

* 软件可设詈应答超时： 0-32767µs

* 大容量的数据存储： 16M x 16bit

* 支持中断方式接收消息，可设置中断源

* 每通道1个BC (总线控制器）/ 31个RT (远程终端）/1个BM (总线监视器）

* 每通道带RTC 功能（可选）分辨率可设

* 具有硬件定时功能

产品描述

4M 1553B是一款MIL-STD-1553总线通讯产品，其强大的功能能够满足不同用户的工业测量和自动化控制需求，良好的兼容性适用于各类系统配置。

通用规格

* 物理尺寸：标准PXI/CPCI 3U尺寸160mmx100mmx 4HP，公差小于0.2mm, 带3U助拔器；标准PCI尺寸175mmx 106mm, 公差小于0.2mm；

* 连接器：SCSl68母座(CHR31231、CHR31331 )

* 工作电源： 5V

* 工作温度： -40°C - + 85°C

* 相对湿度： 0-95%, 无凝结

接线端子板和线缆

* CHR91011 (选配）：—头1个 SCSl68公头， —头2个 PL75-47, 1553线缆，线长1米

* CHR95002 (选配）：2子线盒式耦合器

* CHR96001 (选配）：终端电阻

软件支持

* Windows (标配）： Win2000, Win XP/Win7(X86,X64)

* Linux (定制）： 2.4, 2.6, NeoKylin5

* RTX (定制）： 5.5, 7.1, 8.1, 9.0

* Vxworks (定制）： X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8

* QNX(定制）： X86-V6.5

* Labview (定制）： RT

* CHR31231：CPCI总线 1553B单通道多功能4M功能模块

* CHR31331：PCI总线 1553B单通道多功能4M功能模块
