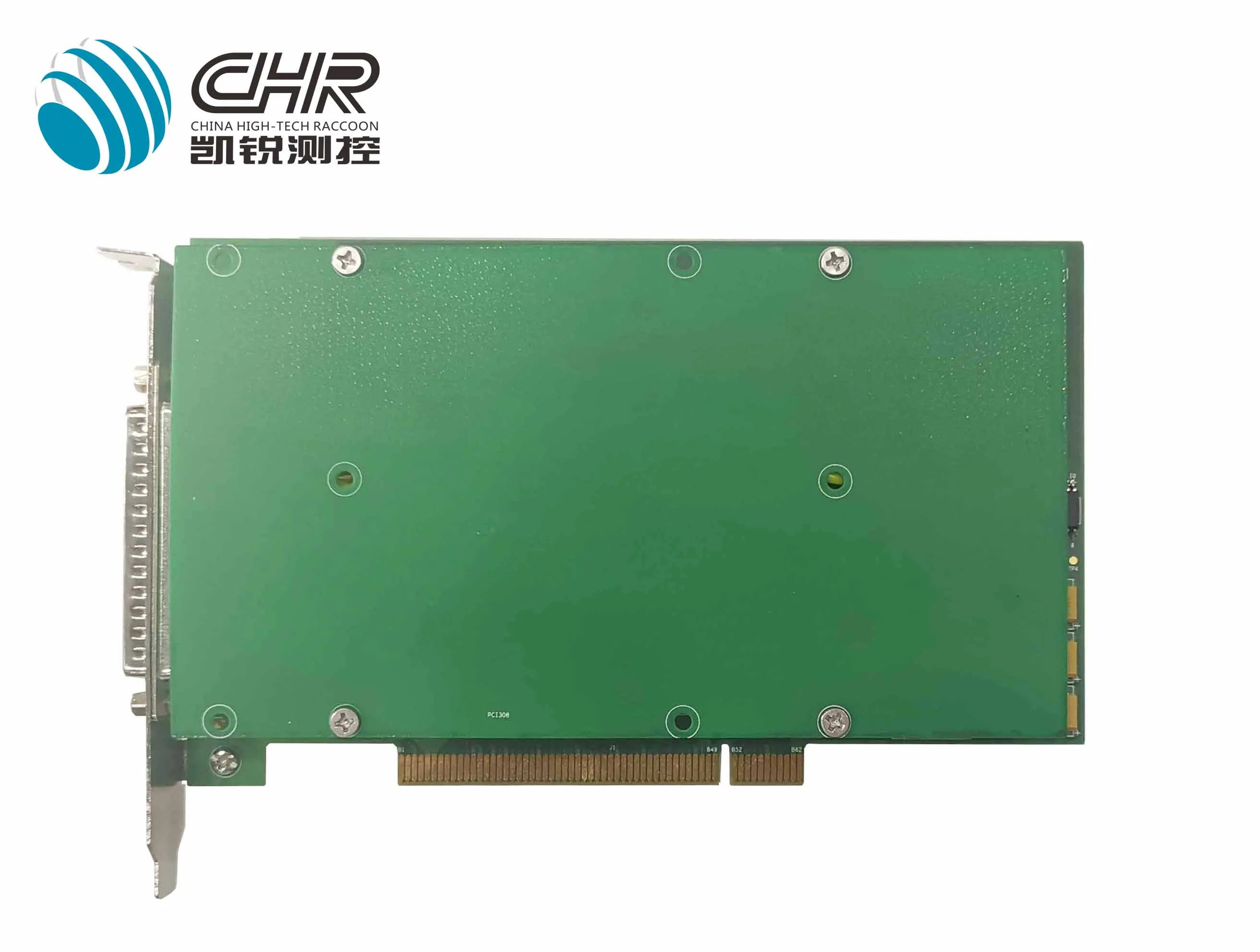

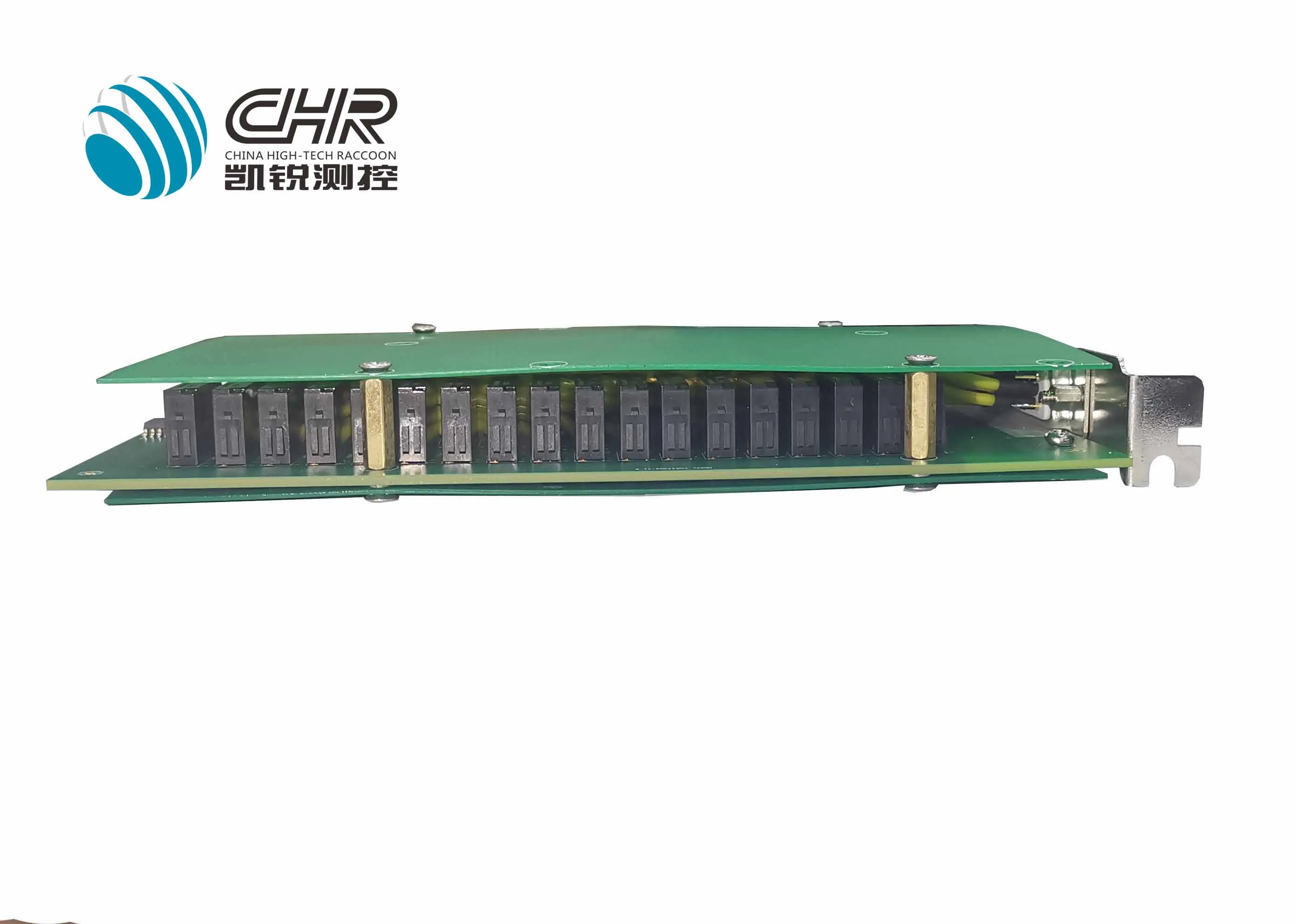

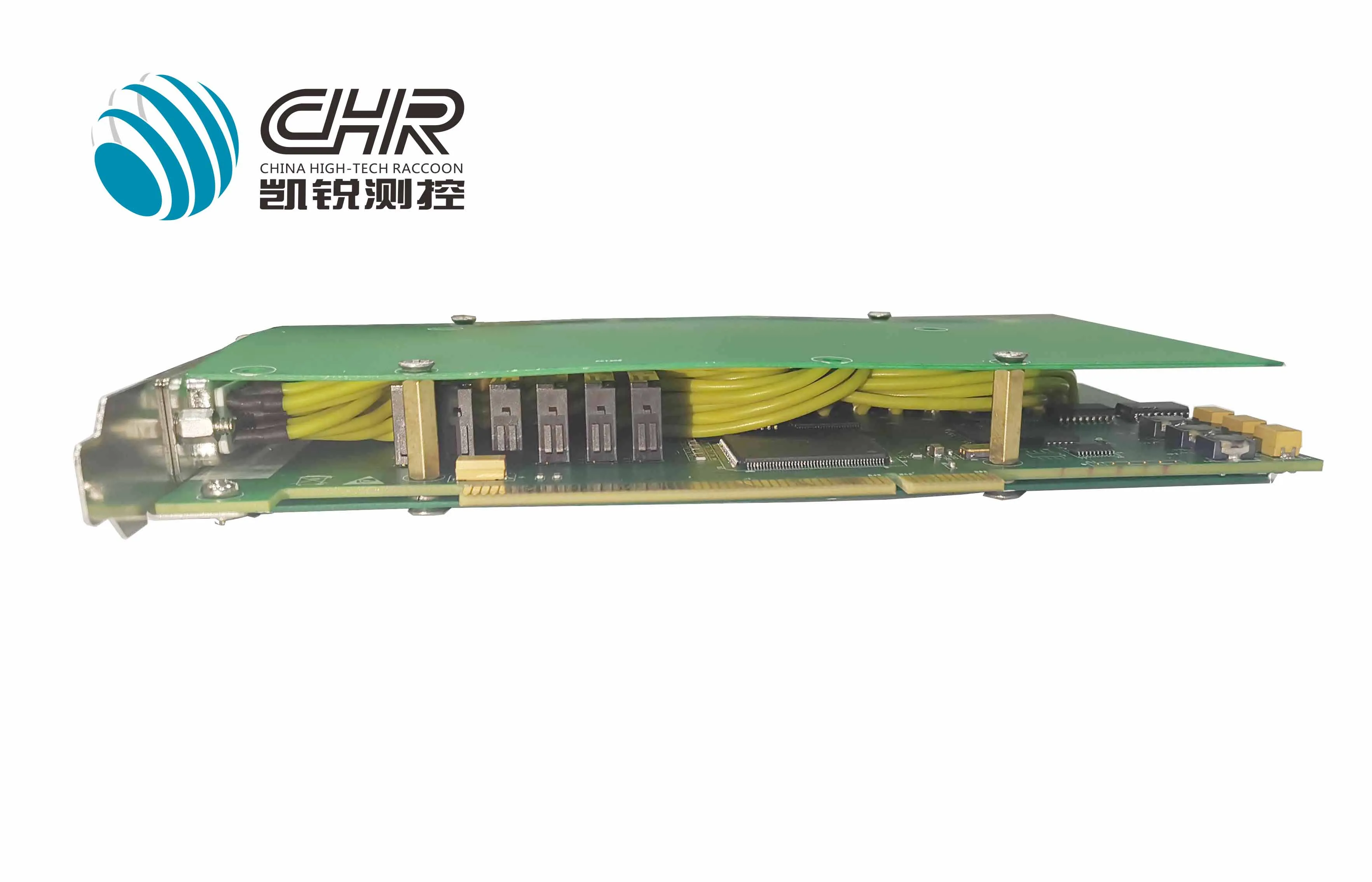

产品描述

CHR45X08是一款包含24路单刀单掷功率开关的开关量数据采集板卡，其强大的功能能够满足不同用户的工业自动化控制需求，良好的兼容性适用于各类系统配置。

性能参数

* 开关量输出

通道数量：24路单刀单掷高压功率开关输出

最大开关切换时间： 闭合时间10ms，断开时间10ms

最大冷切换电压：500VDC/500VAC

最大热切换电压：110VDC/250VAC

最大热切换开关电流：5A

最大切换功率：150W/1250VA

最小切换功率：10mA，5VDC

触点导通电阻：＜50mΩ

触点关断电阻：＞109Ω

触点带宽：5MHz

通用规格

* 物理尺寸：标准CPCI 3U尺寸160mmx 100mmx 4HP，公差小于0.2mm, 带3U助拔器；标准PCI尺寸175mm x 106mm, 公差小于0.2mm

* 连接器：40-963-200-RF（CHR45206、CHR45306）

* 工作温度： -40°C - + 85°C

* 相对湿度： 工作5- 85%RH, 无凝结；存储5- 95%RH, 无凝结。

接线端子板和线缆

* CHR91034（选配）：一头DB50公头，一头散线，线长1米

软件支持

* Windows (标配）： Win 2000,WinXP/Win7(X86,X64)

* Linux (定制）： 2.4, 2.6, NeoKylin5

* RTX(定制）： 5.5, 7.1, 8.1, 9.0

* Vxworks (定制）： X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8

* QNX(定制）： X86-V6.5

* Labview (定制）： RT

* CHR45208：CPCI总线 24通道单刀单掷500V开关功能模块

* CHR45308：PCI总线 24通道单刀单掷500V开关功能模块
